INA
Cylindrical Roller Bearings
Needle Roller / Axial Cylindrical Roller Bearing
₩1,542,552~
VAT 별도| 사양 | 가격 | 수량 |
|---|---|---|
| ina:ZARF60150-TV-A | ₩1,542,552 |
INA ZARF60150-TV-A 니들/스러스트 원통 롤러 베어링(Needle Roller / Axial Cylindrical Roller Bearing)은 방사하중용 니들 롤러와 고하중 축하중용 원통 롤러 스러스트부를 결합한 복합 베어링입니다. 제한된 공간에서 높은 축방향 강성과 하중 용량이 필요한 기어박스, 스크류 지지부, 공작기계에 적합합니다.
니들 롤러부가 방사하중을, 축방향 원통 롤러부가 큰 축하중을 지지합니다. ZARF와 같은 정밀형은 플랜지와 체결 구조를 통해 스크류 드라이브 위치 결정에도 활용됩니다.
축하중 크기, 강성 요구값, 와셔/플랜지 구성, 윤활 방식, 정밀도와 장착 공간을 확인하십시오.

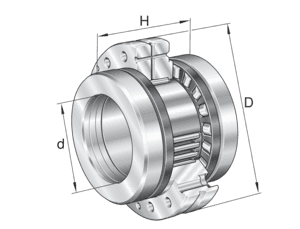

| 기호 | 값 | 설명 |
|---|---|---|
| d | 60 mm | 내경 |
| D | 150 mm | 외경 |
| H | 82 mm | 높이 |
| Ca | 187.000 N | 기본 동정격하중 (축) |
| C0a | 550.000 N | 기본 정정격하중 (축) |
| Cr | 44.500 N | 기본 동정격하중 (반경) |
| C0r | 92.000 N | 기본 정정격하중 (반경) |
| Cua | 51.000 N | 피로 한도 하중 (축) |
| Cur | 12.900 N | 피로 한도 하중 (반경) |
| nG Oil | 2.700 1/min | 오일 윤활 시 한계 회전수 |
| nG Grease | 950 1/min | 그리스 윤활 시 한계 회전수 |
| MRL | 4,2 Nm | 베어링 마찰 토크 |
| ≈m | 4,51 kg | 질량 |
| 기호 | 값 | 설명 |
|---|---|---|
| H1 | 51 mm | Height outer ring over wave washer |
| C | 22,5 mm | 외륜 폭 |
| C1 | 12,5 mm | 급유 구멍까지 거리 |
| D1 | 105 mm | 축 와셔 리브 직경 |
| B | 17,5 mm | 내륜 폭 |
| rmin | 0,3 mm | 최소 모따기 치수 |
| r1 min | 0,6 mm | 최소 모따기 치수 |
| d1 | 6 mm | 급유 구멍 직경 |
| J | 123 mm | 피치 원 직경 (구멍) |
| n | 12 | 나사공 수 |
| nx t | 30 ° | Split |
| 항목 | 코드 | 설명 |
|---|---|---|
| 케이지 | TV | PA66 플라스틱 케이지 |
| 기호 | 값 | 설명 |
|---|---|---|
| Da max | 106 mm | 하우징 숄더 최대 직경 |
| da min | 90 mm | 축 숄더 최소 직경 |
| t1 | 0,2 mm | Position bore in the housing |
| 기호 | 값 | 설명 |
|---|---|---|
| Tmin | -30 °C | 최소 사용 온도 |
| Tmax | 120 °C | 최대 사용 온도 |
| 코드 | 설명 |
|---|---|
| 5.300 N/µm | 축 방향 강성 |
| 4.300 Nm/mrad | 기울임 강성 |
| 43,8 kg*cm2 | 질량 관성 모멘트 |
| 1 µm | 축 런아웃 |
| ZMA60/98 | 반경 잠금용 권장 INA 정밀 록너트 (별매) |
| AM60 | 축 잠금용 권장 INA 정밀 록너트 (별매) |
| 250 Nm | 체결 토크 (너트) |
| 41.144 N | 필요 록너트 힘 |
| M10 | Screw size |
| 12 | Number of screws |
| 30 ° | Division (screwing holes) |
